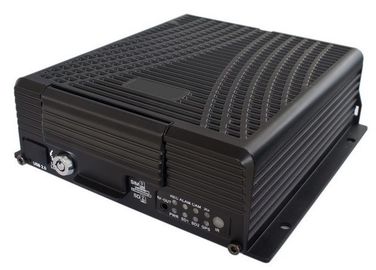

WIFI HDD κινητό DVR φορητό 2TB με την κάρτα SD
Περιγραφή:
• 4-κανάλι πλήρες D1 HDD κινητό DVR
• D1, HD1, CIF όπως προαιρετικό.
• Σύστημα λειτουργίας Linux, τηλεοπτική συμπίεση H.264, διπλή ροή
• Κάρτα ανώτατο 128GB υποστήριξης 2,5» 1TB HDD, και υποστήριξης SD
• Πολύ καλή λύση αντίστασης δόνησης και καλή κατοικία μετάλλων
• Δύναμη-από το χρόνο απασχόλησης μπορεί ακόμα να απασχοληθεί σε 8 δευτερόλεπτα και 30 λεπτά με τον ενσωματωμένο δύναμη-ανεφοδιασμό διπλωμάτων ευρεσιτεχνίας UPS
• Υποστηρίξτε το εξωτερικό κινητό προστατευμένο από τα στοιχεία κιβώτιο οχημάτων για τη προστασία δεδομένων.
• Εξωτερικό WIFI (IEEE802.11n, φυσική ταχύτητα μεταφοράς δεδομένων μέχρι 300 Mbps, ικανοποιούν την τεράστια μετάδοση στοιχείων)
• 3G (WCDMA/EVDO/HSPA (TD-SCDMA), ΠΣΤ, WIFI (ενσωματωμένο και εξωτερικό) είναι προαιρετικά.
Τεχνικές παράμετροι προϊόντων:
|
Σύστημα
|
γλώσσα
|
Τα κινεζικά αγγλικά
|
|
Σύστημα λειτουργίας
|
Linux
|
|
Διεπαφή λειτουργίας
|
Γραφικό ενδιάμεσο με τον χρήστη (επιλογές OSD)
|
|
Κωδικός πρόσβασης
|
Κωδικός πρόσβασης του /Admin χρηστών
|
|
Τρόπος ελέγχου
|
Τηλεχειρισμός IR
|
|
Βίντεο
|
Τηλεοπτική εισαγωγή
|
4-CH τηλεοπτική σύνθετη εισαγωγή
|
|
Τηλεοπτική παραγωγή
|
1-CH σύνθετη παραγωγή
|
|
Τρόπος επίδειξης
|
Ενιαίο βίντεο 4 CH
|
|
Τηλεοπτική συμπίεση
|
H.264 κύριο σχεδιάγραμμα
PAL: 100f σε D1/s, NTSC: 120f σε D1/s
|
|
Τηλεοπτικό σήμα
|
NTSC, PAL
|
|
Ακουστικός
|
Ακουστική εισαγωγή
|
4-CH ακουστική εισαγωγή
|
|
Ακουστική παραγωγή
|
1-CH ακουστική παραγωγή
|
|
Τρόπος καταγραφής
|
Ακουστική & τηλεοπτική καταγραφή συγχρονισμού
|
|
Τηλέφωνο
|
Κλήση υποστήριξης IP και αναλογική φωνητική κλίση
|
|
Επεξεργασία & αποθήκευση εικόνας
|
Τρόπος σχήματος εικόνας
|
CIF/HD1/D1 προαιρετικός
|
|
Τηλεοπτικά πρότυπα ρευμάτων
|
Iso14496-10
|
|
Τηλεοπτικό ποσοστό δυαδικών ψηφίων
|
CIF: 1536Kbps ~ 128Kbps, 4 επίπεδα προαιρετικά.
Ο υψηλότερος: επίπεδο 0 Ο χαμηλότερος: επίπεδο 3
HD1: 2048Kbps ~ 512Kbps, 4 επίπεδα προαιρετικά.
Ο υψηλότερος: επίπεδο 0 Ο χαμηλότερος: επίπεδο 3
D1: 4Mbps ~ 1Mbps, 4 επίπεδα προαιρετικά.
Ο υψηλότερος: επίπεδο 0 Ο χαμηλότερος: επίπεδο 3
|
|
Ακουστικό ποσοστό δυαδικών ψηφίων
|
8KB/s
|
|
Αποθήκευση
|
Ενσωματωμένος ένα SATA HDD, υποστήριξη HDD ανώτατο 1TB
Και ενσωματωμένος μια κάρτα SD, κάρτα ανώτατο 128GB υποστήριξης SD
|
|
Συναγερμός
|
Εισαγωγή συναγερμών
|
η εισαγωγή 8 συναγερμών, κάτω από 4V είναι χαμηλού επιπέδου συναγερμός, επάνω από 4V είναι υψηλού επιπέδου συναγερμός
|
|
Παραγωγή συναγερμών
|
παραγωγή 2 συναγερμών, υψηλό επίπεδο παραγωγής: 12V
|
|
Διεπαφή επικοινωνίας
|
RS485 διεπαφή
|
Διεπαφή υποστήριξης 3-RS485
|
|
RS232 διεπαφή
|
Διεπαφή υποστήριξης 1-RS232
|
|
Διεπαφή WIFI
|
Διεπαφή εξωτερικό 802.11b/g υποστήριξης RJ45
|
|
Διεπαφή USB
|
Περιλάβετε 2 διεπαφές USB, 1 διεπαφή USB συνδέει με το εξωτερικό κιβώτιο στοιχείων οχημάτων μαύρο,
μια άλλη διεπαφή USB για να αναβαθμίσει τα στοιχεία λογισμικού και αντιγράφων.
|
|
Διεπαφή Audio&Video
|
Ακουστική και τηλεοπτική παραγωγή υποστήριξης
|
|
Αισθητήρας επιτάχυνσης
|
Χτισμένος στον γ-αισθητήρα επιτάχυνσης
|
|
Ενότητα
|
ΠΣΤ
|
Ενότητα ΠΣΤ. Η γραφική παράσταση ΠΣΤ και η ταχύτητα ΠΣΤ μπορούν να διαβαστούν στην κωδικοποίηση
η ροή, και μπορεί να φορτωθεί μέσω του ραδιοφώνου
|
|
3G
|
ΕΝΌΤΗΤΑ WCDMA/EVDO/HSPA (TD-SCDMA)
|
|
WIFI
|
RJ45 διεπαφή εξωτερικό WIFI, IEEE802.11n, μέχρι 300 Mbps φυσικό
η ταχύτητα μεταφοράς δεδομένων, ικανοποιεί την τεράστια μετάδοση στοιχείων
|
|
Λογισμικό
|
ΧΟΡΕΥΤΙΚΌ ΒΉΜΑ (λογισμικό ανάλυσης αναπαραγωγής ήχου)
|
Η καταγραφή αναπαραγωγής ήχου στο PC, και αναλύει τις πληροφορίες καταγραφής οχημάτων.
|
|
CMS (λογισμικό κεντρικής διαχείρισης)
|
Το λογισμικό κεντρικής διαχείρισης για να συναντήσει την τηλεοπτική πρόβλεψη, φορτώνει και κεντρικές εντολή και διαμόρφωση παραμέτρων, κ.λπ.
|
|
Βελτίωση λογισμικού
|
Βελτίωση u-δίσκων άμεσα.
|
Ηλεκτρικές προδιαγραφές MDVR
|
Στοιχεία
|
Παράμετροι
|
Προδιαγραφές
|
|
Εισαγωγή δύναμης
|
8-36V
|
Τάση εισαγωγής: +8V~+36V, όταν μακροπρόθεσμα κατώτερα 8V, ή το μακροπρόθεσμο άνω των 36V, αυτόματη δύναμη μακριά, εισάγουν τον προστατευμένο τρόπο.
|
|
Παραγωγή δύναμης
|
12V
|
12V (+/--0.2V), Max: 3A.
|
|
Δύναμη-από το χρόνο απασχόλησης
|
8S
|
Εάν η παροχή κύριου ηλεκτρικού ρεύματος είναι κλειστή, MDVR μπορεί να συνεχίσει 8 δευτερόλεπτα. Εάν συνδέστε τον ενσωματωμένο δύναμη-ανεφοδιασμό διπλωμάτων ευρεσιτεχνίας UPS, MDVR μπορεί να συνεχίσει 30 λεπτά.
|
|
Βασικό σήμα οχημάτων
|
≤4V
|
ΑΠΟ
|
|
≥5V
|
|
|
Τηλεοπτική σύνθετη αντίσταση εισαγωγής
|
75Ω
|
75Ω για κάθε τηλεοπτική σύνθετη αντίσταση εισαγωγής
|
|
Τηλεοπτικό βολτ παραγωγής
|
2Vp-π
|
Το αναλογικό σήμα εισαγωγής 2Vp-π CVBS, αποκαλύπτει τη σύνθετη αντίσταση ανάγκης 75Ω εισαγωγής συσκευών για να εγκαταστήσει
|
|
I/O διεπαφή
|
0-4V
|
Χαμηλού επιπέδου συναγερμός
|
|
4V ανωτέρω
|
Υψηλού επιπέδου συναγερμός
|
|
|
-4V κατωτέρω
|
Αρνητικός συναγερμός τάσης
|
|
Λειτουργούσα θερμοκρασία
|
-25℃-85℃
|
Υπό την καλά-αερισμένη περιβαλλοντική συνθήκη.
|
|
Διάσταση σώματος
|
186 (W) χιλ. Χ 61 (Χ) Χ 192 (L) χιλ.
|
Επαγγελματικό 4-CH HDD κινητό DVR εξωτερικό WIFI, πλήρες D1, 8KB/s, MDVR8104H

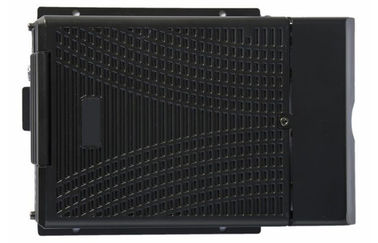

Μέγεθος προϊόντων:
Διάγραμμα εργασίας προϊόντων:
Πλεονέκτημα:
Μακρινή άποψη σε πραγματικό - χρονική καταγραφή σε Iphone/Ipad/Android phone/PC μόλις MDVR είναι ενσωματωμένο 3G.
Ενδοσυνεννόηση και συναγερμός υποστήριξης όπως προαιρετικός:
Αναπαραγωγή ήχου όλη η τηλεοπτική καταδίωξη αρχείων και ΠΣΤ (λογισμικό ανάλυσης αναπαραγωγής ήχου).
Λογισμικό κεντρικού Mangement:
CMSViewer (μακρινή άποψη στη σε πραγματικό χρόνο καταγραφή μόλις κινητό DVR είναι ενσωματωμένο 3G):
FAQ
Q: Τι μπορώ να κάνω όταν βρήκα ένα πρόβλημα με το προϊόν, αλλά δεν μπορώ να το λύσω από με;
Α: Σημειώστε του προτύπου και τον αριθμό έκδοσης λογισμικού, κατόπιν υποβάλτε μια λεπτομερή περιγραφή του προβλήματος στους τεχνικούς ενισχυτικούς μηχανικούς για να αναλύσετε πιό λεπτομερής εσείς έχει υποβάλει, ο καταλληλότερος για μας.
Q: Πόσο περίπου πότε εκεί δεν είναι καμία τηλεοπτική παραγωγή από τη συσκευή οικοδεσποτών οχημάτων;
Α: 1.Check η διεγερτική θέση του οικοδεσπότη, εάν μόνο ένα μπλε φως επάνω, αυτό σημαίνει τον οικοδεσπότη είναι στην εφεδρική θέση και δεν έχει ξεκινήσει ακόμα, εν τω μεταξύ έλεγχος εάν τα κόκκινα & κίτρινα σκοινιά σκοινιών δύναμης του οικοδεσπότη είναι στη θέση παροχής ηλεκτρικού ρεύματος ή όχι, εάν μόνο ένα σκοινί παρέχει τη δύναμη, η συσκευή είναι ανίκανος να ξεκινήσει.
2.Check η θέση παροχής ηλεκτρικού ρεύματος της οθόνης επίδειξης, καθώς επίσης και έλεγχος εάν το βίντεο επίδειξης έχει μεταπηδήσει στη θέση AV.
3 ελέγξτε τη συνδέοντας θέση μεταξύ του τηλεοπτικών καλωδίου παραγωγής του οικοδεσπότη και της οθόνης επίδειξης.
έλεγχος 4 εάν η θέση κλειδαριών της ΚΛΕΙΔΑΡΙΑΣ του οικοδεσπότη, αυτό πρέπει να κλειδωθεί πριν από το κανονικό ξεκίνημα.
Q: Πώς όταν η τηλεοπτική διεπαφή εισαγωγής οικοδεσποτών αυτοκινήτων είναι διαφορετική από τη διεπαφή παραγωγής καμερών;
Α: Το αυτοκίνητο χρησιμοποιεί τον τύπο 4PIN ενώ οι χρήσεις BNC καμερών ή ο επικεφαλής τύπος αεροπορίας, εάν όχι στην αλληλογραφία, παρακαλώ χρησιμοποιούν το κεφάλι μετατροπής για τη σύνδεση ή την καλωδίωση βασισμένη στα πρότυπα που αντιστοιχούν σύμφωνα με την ακολουθία καλωδίων που καθορίζεται από τον οικοδεσπότη αυτοκινήτων.
Q: Πώς όταν δεν διευθύνει η συσκευή την τηλεοπτική καταγραφή αφότου ανοίγεται και η κάρτα SD έχει εγκατασταθεί ήδη;
Α: 1.Check εάν η κάρτα SD έχει σχηματοποιηθεί ή όχι μετά από την εγκατάσταση, επειδή η unformatted κάρτα SD δεν μπορεί να χρησιμοποιηθεί. Εισάγετε τις επιλογές συστημάτων - εργαλεία συστημάτων - σχήμα συσκευών για να σχηματοποιήσει την πρόσφατα εγκατεστημένη κάρτα SD
2. Έλεγχος που βλέπει εάν το τηλεοπτικό κανάλι είναι κλειστό ή όχι, εάν καθορισμένο μια καταγραφή χρονομέτρων ή όχι, δεν θα πάρει το βίντεο όταν δεν είναι εντός του τηλεοπτικού χρονικού διαστήματος καταγραφής.
3.Check η κάρτα SD που παρεμβάλλει τη θέση και εάν το φως SD στο μέτωπο - η επιτροπή είναι ανοικτή ή όχι.
Q: Το τηλεοπτικό αρχείο λείπει ή δεν υπάρχει κανένα τηλεοπτικό αρχείο εντός μιας ορισμένης χρονικής περιόδου, πώς;
Α: 1. Καθορίστε το χρονικό διάστημα με την ανάλυση του τελικού τηλεοπτικού αρχείου πρίν λείπει και του πρώτου τηλεοπτικού αρχείου μετά από την αποκατάσταση.
2. Επιβεβαιώστε εάν ο οικοδεσπότης δεν είναι ανοικτός κατά τη διάρκεια εκείνης της χρονικής περιόδου, όπως όταν θέτουν τα μισής απόστασης αγαθά χώρων στάθμευσης, φόρτωσης και εκφόρτωσης οδηγών ενώ ο οικοδεσπότης δεν είναι από την τηλεοπτική καθυστέρηση.
Q: Πότε το αυτοκίνητο PTZ δεν μπορεί να ελεγχθεί, δεν μπορεί να περιστραφεί πάνω-κάτω, πώς;
Α: Ο έλεγχος εάν τα πρωτόκολλα PTZ και baud το ποσοστό τίθενται σωστό, κώδικες διευθύνσεων αντιστοιχεί ή όχι, εάν έχει επιλέξει να μεγιστοποιήσει το βίντεο του καναλιού όταν έλεγχος το PTZ, παραδείγματος χάριν, όταν έλεγχος που το δεύτερο κανάλι, αυτό πρέπει να μεγιστοποιήσει την οθόνη της δεύτερης εικόνας καναλιών για να ελέγξει τα it.GPS-σχετικά ζητήματα
Q: Η ενότητα ΠΣΤ υπάρχει αλλά καμία ισότιμη πληροφορία;
Α: 1.Check εάν η ενότητα ΠΣΤ υπάρχει, εάν δεν υπάρχει, να ελέγξει εάν το υλικό εγκαθίσταται ή σε καλή επαφή.
2. σιγουρευτείτε ότι οι επαφές κεραιών ΠΣΤ είναι καλές, εάν η κεραία είναι σπασμένη, αυτό συστήνεται για να βρεθεί σε ισχύ με το ισχυρό σήμα, να σημειώσει ότι κάποια ταινία προστατευτικών καλυμμάτων γυαλιού αυτοκινήτων θα εμποδίσει τα σήματα ΠΣΤ
3 εάν η δοκιμή είναι στο δωμάτιο, το σήμα της κεραίας ΠΣΤ στο δωμάτιο θα κρυφτεί, συνιστάται η κεραία ΠΣΤ να είναι τοποθετημένη υπαίθρια.
Q: Απόκλιση της θέσης ΠΣΤ στο χάρτη;
Α: Σημαίνει ότι το σήμα ισχύει εάν η ενότητα ΠΣΤ που τοποθετήθηκε ήδη, μπορεί εκεί πολλοί λόγοι για την απόκλιση, όπως οι κυβερνητικοί περιορισμοί, το επιτρεπτό λάθος, η διακοπή σημάτων ΠΣΤ, κ.λπ. ο πραγματικός δορυφορικός χάρτης μπορεί να έχει την απόκλιση για λόγους ασφαλείας, ο γενικός χάρτης μπορεί να λύσει το πρόβλημα με τη χρησιμοποίηση της ασύρματης ενότητας ΠΣΤ correction.3G
Q: Εάν χρήση η ασύρματη ενότητα 3G για τη διεπιλογή, τι πρέπει να δώσω προσοχή;
Α: 1. Επιλέξτε την ενσωματωμένη ασύρματη ενότητα WCDMA ή EVDO, αντίστοιχες τοποθετήσεις ενότητας δεν είναι το ίδιο, οι ενότητες που υποστηρίζονται από τα διαφορετικά πρότυπα μηχανών δεν είναι οι ίδιες, τόσο παρακαλώ σιγουρευτείτε εάν η ενότητα και SIM σας είναι στην αλληλογραφία. Μην χρησιμοποιήστε την κάρτα τηλεπικοινωνιών SIM στη μηχανή WCDMA
2.Check εάν οι τοποθετήσεις του κεντρικού υπολογιστή IP και του λιμένα είναι σωστές, εάν το σήμα 3G είναι αρκετά ισχυρό για το σχηματισμό, και έπειτα τον έλεγχο εάν η διεπιλογή 3G είναι επιτυχής ή όχι.
3. Όταν ο σχηματισμός είναι ανεπιτυχής, παρακαλώ ελέγξτε η κεραία ότι 3G είναι σε καλή επαφή ή όχι, ο πίνακας μπορεί επάνω να αποτύχει λόγω του αδύνατου σήματος, επιπλέον, παρακαλώ ελέγχει εάν η κάρτα SIM έχει αρκετή κυκλοφορία, εάν καμία κυκλοφορία, διεπιλογή δεν θα είναι ανεπιτυχής.
Q: Πότε 3G δεν έχει ούτε την έκθεση ούτε το βίντεο, θα έπρεπε να γίνει πρώτα τι;
Α: Πιέστε το πλήκτρο ΠΛΗΡΟΦΟΡΙΩΝ για να εισαγάγετε τη σελίδα πληροφοριών συστημάτων, ελέγχει εάν η κάρτα SIM υπάρχει και δείτε τη θέση δύναμης καθώς επίσης και διεπιλογών σημάτων, εάν η κεραία είναι σε καλή επαφή, και ελέγξτε έπειτα το SIM για να δείτε εάν είναι από την κυκλοφορία, η πιό βασική κρίση είναι να αντικατασταθεί η κάρτα SIM. Εάν ο πίνακας απέτυχε επάνω με το σήμα, κατόπιν έλεγχος εάν οι τοποθετήσεις του κεντρικού αριθμού και του λιμένα είναι σωστές. Επιπλέον ελέγξτε εάν ο αριθμός συσκευών του προϊόντος είναι ήδη κατειλημμένος.
Q: 3G το σήμα είναι διαλείπον, το βίντεο είναι φραγμένο;
Α: Αυτή τη στιγμή η κάλυψη σημάτων WCDMA και EVDO είναι μάλλον ευρεία, εντούτοις, υπάρχουν μερικές ορεινές περιοχές χωρίς κάλυψη σημάτων, και μερικές προαστιακές περιοχές έχουν το αδύνατο σήμα λόγω των τοπικών περιορισμών δικτύων, κατόπιν θα φραχτεί κατά τη διάρκεια της προσοχής του βίντεο, ή το βίντεο δεν μπορεί να προσέξουν καθόλου, ο μέγιστος αντίκτυπος αυτής της κατάστασης είναι από το τοπικό δίκτυο Επιπλέον ελέγξτε εάν η ρύθμιση ποσοστού πλαισίων του υπο--ρεύματος είναι πάρα πολύ υψηλή, επειδή το βίντεο μπορεί επίσης να εμφανιστεί τέτοια κατάσταση όταν το δίκτυο είναι φτωχό και η ρύθμιση ποσοστού πλαισίων είναι υψηλή.
Q: Γιατί το όχημα και το βίντεο δεν μπορούν να δουν στον πελάτη CMSviewer όταν αρχίσει η συσκευή;
Α: Καταρχάς σιγουρευτείτε ότι ο κεντρικός υπολογιστής εγγραφής είναι αναμμένος και στον καθαρό, κατόπιν έλεγχος εάν ο αριθμός συσκευών οικοδεσποτών έχει καταλήφθουν για να προκαλέσει τη σύγκρουση, αφετέρου έλεγχος εάν οι τοποθετήσεις της υπολογιστής-κεντρικής IP και του λιμένα είναι σωστές οι συσκευές υποβάλλουν έκθεση στο κέντρο μέσω της ενσωματωμένης ενότητας 3G ή μέσω WIFI. Εάν μέσω ενσωματωμένου 3G, παρακαλώ ελέγξτε εάν επιλεγμένες το σωστό τύπο ενσωματωμένης ενότητας 3G, παραδείγματος χάριν, του WCDMA και EVDO η ενότητα χρειάζεται την υποστήριξη από την αντίστοιχη κάρτα SIM, ελέγξτε εάν η κεραία είναι σε καλή επαφή Εάν δεν μπορεί ακόμα να εκθέσει πότε προ πάντων ελέγχεται, εισάγετε στη σελίδα πληροφοριών συστημάτων στη διεπιλογή άποψης. Εάν η διεπιλογή δεν είναι επιτυχής, ανατρέξτε εάν ο καθορισμός του σημείου πρόσβασης στοιχείων και του κεντρικού αριθμού είναι σωστός. Εάν όλοι αποτυγχάνουν τελικά, παρακαλώ συλλέξτε όσο το δυνατόν περισσότερες πληροφορίες να υποβάλει στο τεχνικό ενισχυτικό προσωπικό για την ανάλυση, τα περισσότερα στοιχεία που παρέχονται, ο καταλληλότερος για τους τεχνικούς να λύσει το πρόβλημα.
Q: Η συσκευή είναι σε ανοικτή γραμμή, αλλά γιατί δεν μπορώ να δω τη εικόνα βίντεο;
Α: Παρακαλώ θέστε το χαμηλότερο υπο--ρεύμα για να διαβιβάσετε την εικόνα, η παρεμποδισμένη ή αργή κατάσταση ταχύτητας μετάδοσης μπορεί να εμφανιστεί όταν τίθεται το ποσοστό πλαισίων υπο--ρευμάτων πολύ υψηλό και επηρεάζεται από το δίκτυο που φορτώνει το όριο το φτωχό σήμα δικτύων ή διαλείπων έχει σοβαρές επιπτώσεις στην τηλεοπτική μετάδοση.
Q: Η συσκευή αναφέρεται κατάλληλα σε CMSviewer, αλλά τα βίντεο δεν μπορούν να δουν μετά από να χρησιμοποιήσουν για κάποιο διάστημα;
Α: Αρχικά ελέγξτε εάν οι δευτερεύουσες επιδείξεις οικοδεσποτών που σχηματίζουν, εάν κρατά τη θέση σχηματισμού, αυτό μπορούν να είναι επειδή η ροή της κάρτας SIM έχει τρέξει έξω, αντικαθιστούν την κάρτα SIM στη δοκιμή Αφετέρου ρωτήστε εάν ο αριθμός συσκευών οικοδεσποτών έχει τροποποιηθεί από τον οδηγό, ο οικοδεσπότης με τον τροποποιημένο αριθμό συσκευών πρέπει να υποβληθεί εκ νέου για να προσθέσει τις πληροφορίες οχημάτων τρίτον, εάν ακόμα δεν λειτουργεί με την αλλαγή της κάρτας, θα πρέπει να ελέγξει εάν η ενότητα 3G του οικοδεσπότη αποτυγχάνει.
